自动无压风门知识

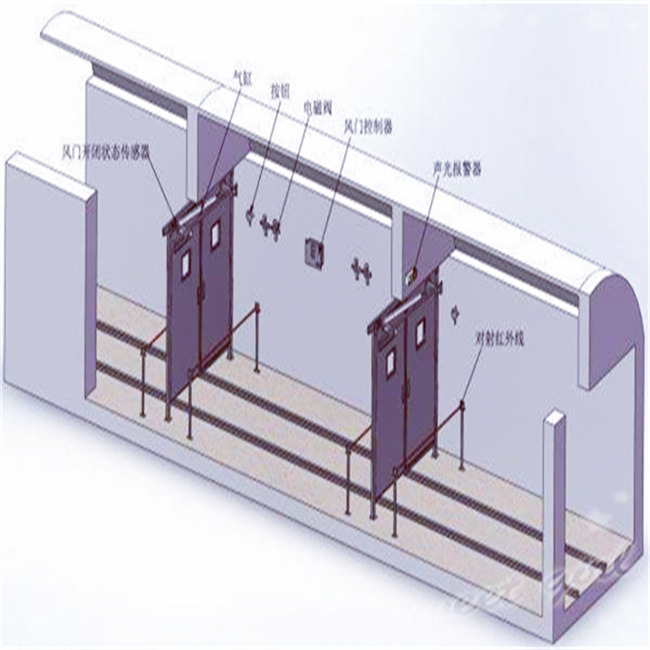

自动无压风门原理图

自动无压风门原理图

矿用自动无压风门由红外对射开关控制，红外对射传感器相向安装在两侧墙面上。当有人员或车辆通过时触发开门信号，系统首先判断对面无压风门状态，如果处于关闭到位（反之，没有反应），则开启无压风门，语音箱提示警示语并随着红灯闪烁，另一道无压风门时提示“前方风门打开，请注意安全”，且闭锁该门，防止两道无压风门同时打开。无压风门开启后，通过无压风门状态传感器判断门开到位，然后延时关门或通过按钮关门。当无压关门过程中再次检测到开门信号、防夹车传感器信号、防夹人传感器信号等信号则立即启动开门程序，重新记时延时关门，能避免人、车辆在经过无压风门过程中发生事故。

每道无压风门两侧都安装有手动开关门按钮，行人从巷道任意一方进入时，按动按钮开门，通过后，按另一侧按钮关门。如果红外对射开关出现故障，可通过手动按钮实现开关门。同时，手动按钮具有迅速实现开关门的功能，尤其适合行人通过频繁的无压风门。

自动无压风门自动系统具有多重保护机制，有比较高的安全、稳定性。首先，具有防夹人、防夹车功能。防夹按钮安装在无压风门门扇上，若关门过程中有行人通过则触碰防夹人按钮，无压风门可迅速打开，避免发生挤压。防夹车功能是将红外传感器安装在每道门的两侧，如关门时有车辆通过可立即开门，避免车辆碰撞门扇，出现事故。其次，无压风门的开关是通过液压推杆（或者气缸推杆）来实现，具有闭锁功能。一道门开启时，另一道门闭锁，防止两道无压风门同时打开，造成风流短路。当无压风门处于关闭到位的时候，液压阀（气阀）具有保压功能，防止直接推开风门。发生停电等事故时，打开泄压阀，可直接推开无压风门。
